在郑通公司的产品中,轴流风机和混(斜)流风机都是直进直出的,没有角度之分,只需要掌握分辨进风口和出风口即可。
对于离心通风机,都是轴向进风后,拐个弯然后径向出风的。对于同样轴向进风,风轮可以有两种旋转方向,这需要描述离心风机的旋转方向;对于径向出风,可以选择不同的出风角度,这需要描述离心通风机的角度问题。

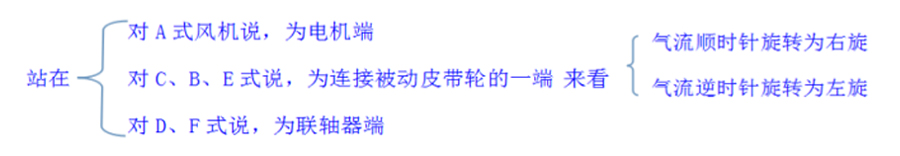

对于方向和角度的描述,统一从蜗壳和风轮的传动端看。对于A式机来说,为电机端;对于C式E式机来说,为连接被动皮带轮的一端。气流顺时针旋转的,为右旋;气流逆时针旋转的,为左旋。

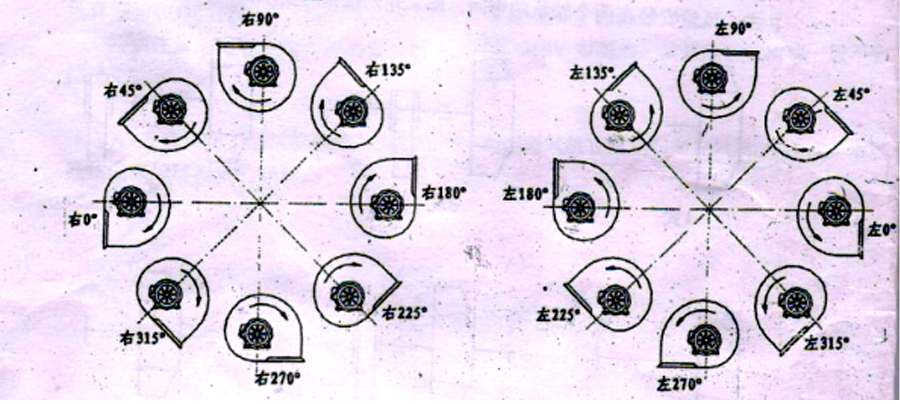

顶出风时,为90°;底出风的,为270°;水平侧出风但出风口偏下,为0°;水平侧出风但风口偏上,为180°;另外,常用的还有45°、135°、225°315°我们要特别注意的是,不是每一种风机都可以做成这八个角度的,通常标准产品只有0°、90°180°三个角度可选做。一般离心通风机制作完成后方向和角度就固定了,不可以随意改变。DAF/CAF可以有三个角度可以自由转换,但是方向也是不可以改变的。
因为离心风机的方向和角度通常是固定的,不可以随意改变。所以为了保证离心通风机的适用性,大多数需要描述其方向和角度。这点是必须特别注意。
站在风机的动力(电机)端,自然弯曲手指,蜗壳和右手弯曲方向一致的是左旋,和左手弯曲方向一致的是右旋。右旋用右手平放在胸前,水平为0°,依次分别为90°、180°;左旋用左手,水平方向为0°、 90°、180°。【逆时针旋向是左旋,顺时针旋向是右旋】
离心风机分为单侧进气(单吸)和双侧进气(双吸)。单吸分为单侧单级叶轮和单侧双级叶轮,后者产生的风压是前者的两倍。同中情况下,双吸产生的流量是单吸的两倍。
