轴流风机、离心通风机型号代表什么意思?

郑通风机
2021.12.07

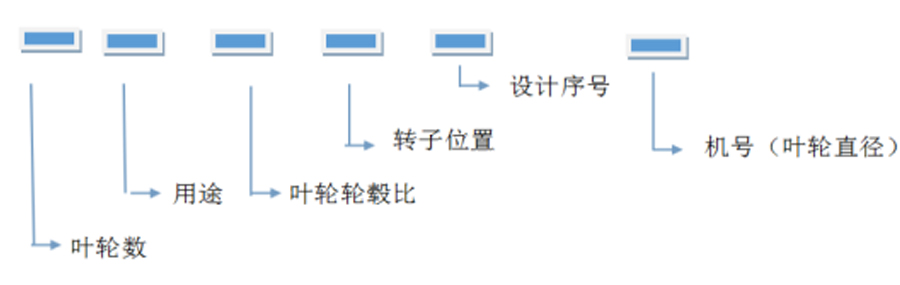

(一)轴流通风机型号编制

轴流风机、离心通风机型号代表什么意思?

叶轮数:单级叶轮不表示,双级叶轮用“2”表示。

叶轮轮毂比:叶轮底径与外径之比,取两位整数。

转子位置:卧式用“A”表示,立式用“B”表示,无转子位置变化的可不表示。

设计序号:一般不用,除非有性能参数、外形尺寸、地基尺寸、易损件有更改时,才使用设计序号。

机号:用叶轮直径分米数表示。

(二)离心通风机型号编制
轴流风机、离心通风机型号代表什么意思?

例如:Y4-72-11 NO18D 右90°

    “Y”表示为引风机,“4”表示为压力系数,“72”表示为比转速,“第一个1”表示为单吸或双吸,“第二个1”表示为设计顺序号,“18”表示为风机的机号,“D”表示为风机的传动方式,“右”表示为风机的旋转方向,“90°”表示为风机的出风口位置。
