怎样校正风机转子的静平衡

郑通风机
2021.03.18

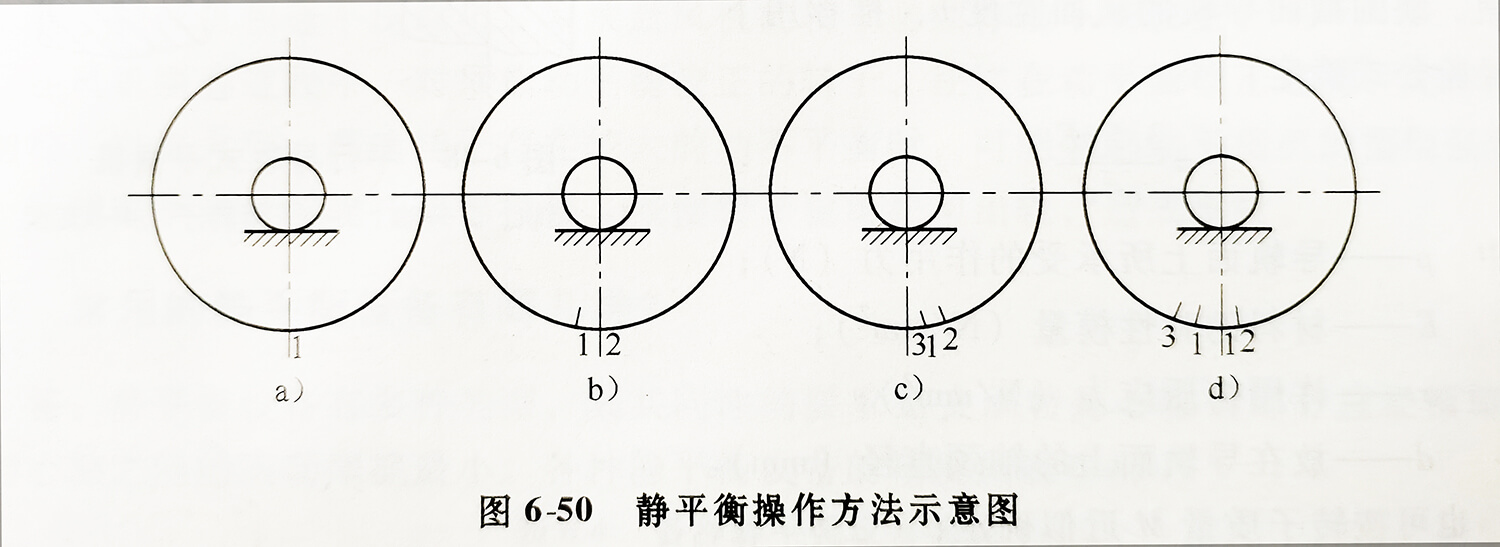

怎样校正风机转子的静平衡?导轨式静平衡机是一种灵敏度较高、结构简单、操作方便、使用普遍的设备,以它为例,来说明校正凤机转子的静平衡操作方法。将转子轻放在平衡机的轨道上(或圆盘夹角内),使转子水平轴线垂直于轨道轴线。用手扳动转子,使其任意停止。在转子下面作一标记“1”,如图6-50a。为了消除摩擦阻力矩误差,将转子旋转90°使标记“1”与转子中心线成水平位置,然后放开,待停止摆动后,在此刻转子的最下面作标记“2”,如图6-50b。再将转子向相反方向转90°,同样使标记“1”与转子中心线成水平位置,放开,待摆动停止后,在此刻转子的最下面作标记“3”, 如图6-50c。如果标记“1”、 “2”、“3”点相重合,则偏重位置就在重合点处,否则,偏重位置就在标记“2”与“3”的中间,如图6 -50d。

偏重位置找出后,用试加法以油泥或橡皮泥紧贴在偏重位置对称方向上(将要配平衡块的位置),经过多次试加,反复平衡,待转子在任意位置都能停止时,则认为配重的质径积与偏重的质径积相等。也可用在重的一-边用钻孔或刮、剥等方法减轻重量,以达到平衡目的。
风机转子静平衡操作达到平衡目的之后,还要进行检查和校正两道工序。
找多级转子的每一个叶轮的平衡时,应先消除静不平衡度,再找动平衡。
