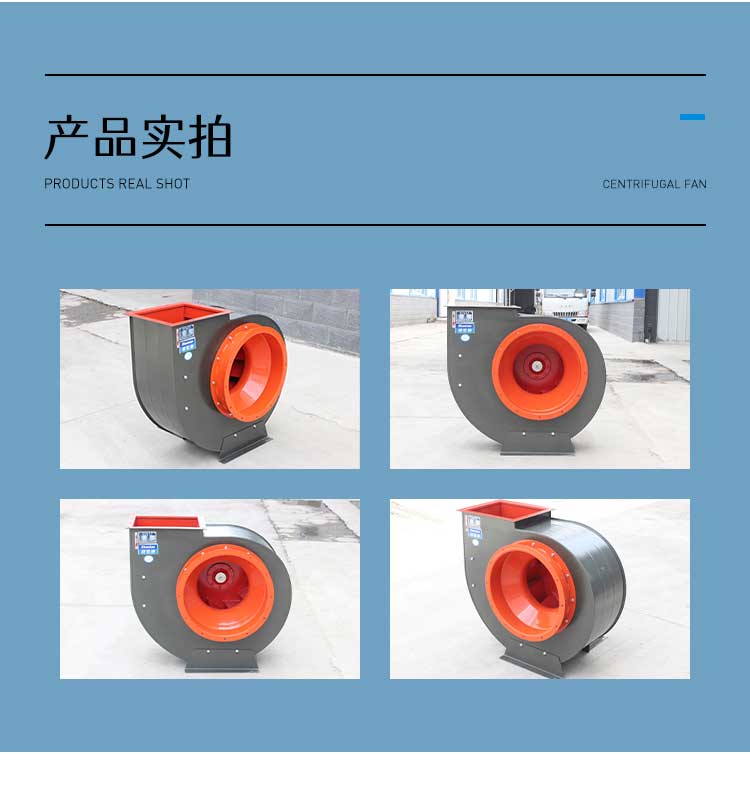

离心风机问世不久就受到广大用户的喜爱和喜爱。很多人却不知道离心风机的特点,下面我们来讲解一下离心风机风量和风压之间的关系。
选择风扇风压、风量和速度的一个重要因素取决于制造商提供的H-Q性能曲线。
如果选择这种方法,很容易看出风压和风量的关系就是H-Q性能曲线。
下一步就是了解这个H-Q性能曲线是如何生成的,问题就解决了。
除非问题已经开始,我们谈论结构设计和强度计算,否则这里涉及呼吸机设计。
呼吸机设计仅包括空气动力学设计和计算。通风机空气动力学设计可分为相似设计和理论设计两种方法。
在通风机[离心力]设计中,通风机的主要尺寸是根据给定的条件(体积流量、通风机的总压力ΔP、工作介质及其密度ρ等要求)确定的。
径径比 12 D D,
转速 n,入口和出口宽度 1b 和 2b,
入口和出口叶片的角度 A1β 和 2Aβ,
叶片数量 Z,
叶画图案,
扩散器设计,保证呼吸机的性能。
相关理论设计部分限于篇幅,在此不再赘述【相关书籍很多,百度可以搜到】
类似的设计
根据叶轮机相似理论,需要确认通过两个叶轮后的气流过程是相似的。必须满足几何相似性、相似运动和相似输出。由于空气的重量小,重力可以忽略不计,但同时由于速度低,气体弹力的影响也可以忽略不计。只考虑粘性力、压力和惯性力。这三个力形成一个力三角形。如果雷诺数相等,则粘性力与惯性力的比值相等,如果方向相同,则力三角形相似。 ..因此,只要雷诺数相等,就会满足类似的功率条件。只要满足上述相同条件,就可以证明风扇的非因数频率相等。
不会引起呼吸机的频率是: 【计算公式参考相关书籍】
(1)压力系数(P)ψ表示叶轮出口处压力与动能之比ρu22/2。压力系数实际上是欧拉数。
(2) 流量系数Ф。这意味着速度三角形是相似的。这也意味着 Strouha 的数量相等。
(3) 功率系数λ。
(4)比速度、速度系数σ、直径系数δ
在实际应用中,仅仅依靠ψ和φ来定量估计离心叶轮的主要性能是不够的。还有一些与风扇尺寸和速度有关的系数。
比速度ns是“单元机”的速度。 “单元机”是与特定机器完全相似的风扇[离心式]。如果它的尺寸产生1m的压头和1m 3 /s的流量,它使用1个单位的功率,它的速度就是比速度。给定机器速度ns,根据相似定理:其他只要给定两个物理量的比值对于相似的风扇
金额比例。例如,如果两个风扇 1 和 2 相似,并且同时 ρ1 = ρ2,给定总压比和流量比 Q1/Q2,则:
表示为其他量 D1/D2、N1/N2、n1/n2 等的比率。
D2 / D1 = (Q2 / Q1) 1/2 (ΔP1 / ΔP2) 1/4 (ρ2 / ρ1) 1/4
n2 / n1 = (Q1 / Q2) 1/2 (ΔP2 (ρ1 / ρ2) 3/4
N2 / N1 = (Q2 / Q1) (ΔP2 / ΔP1)
对于单元风扇 2,Q2 = 1,ΔP2 = 1,n2 =
然后 ns = Q1 / 2 / ΔP3 / 4
OK 以上公式为特定速度的定义公式。也是风压和风量的关系
可以用具体的转速来划分风机的类型。比转速高的风机流量大,总压低,以轴流为主。
比转速低的风扇流量低、压力高,而且大多是离心式的。例如:
比转速=2.7-12(15-65)*前弯离心风机
比转速=3.6~16.6(20~90)为反曲离心风机
比转速> 16.6 to 17.6 (90 to 95) 单级双进气并联离心风机ns'= 1.414 ns
比转速18-36(100-200)为轴流风机
比转速 <1.8-2.7 (10-15) 罗茨型 其他类型风机
此外,具体转速反映了风扇的形状,可用于类似的设计。
【请注意】
比转速相近的风扇具有相同的比转速,但比转速相同的风扇并不总是相似。比速度是一个无量纲量。
