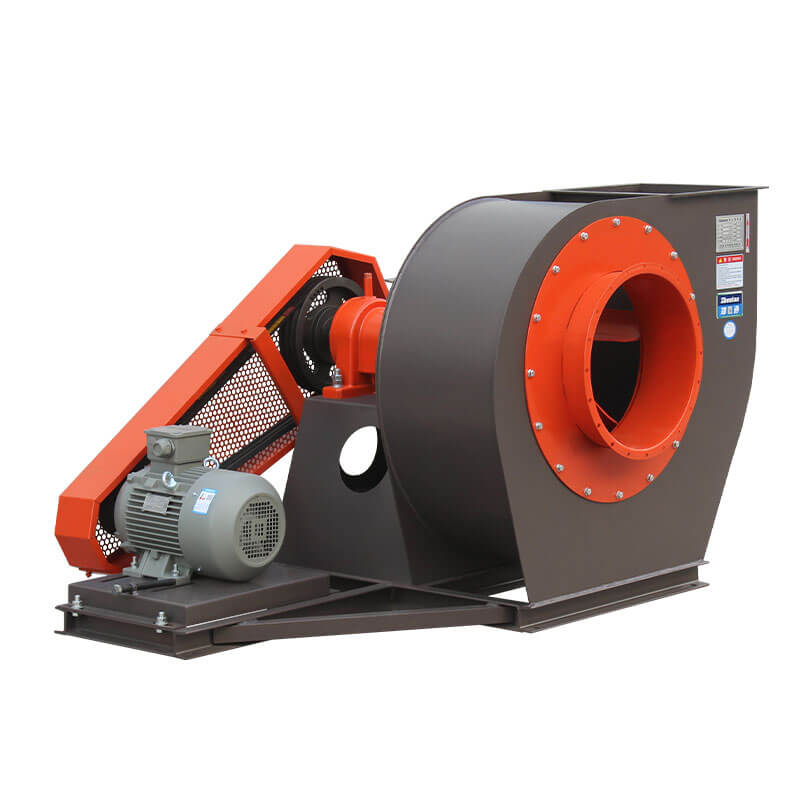

10-18、9-18、 9-16、 (-11、-15、 -16) 型高压离心通风机概述

郑通风机
2021.03.12
1)用途。该型高压离心通风机适用于中小型化肥厂生产工艺配备设备、化铁炉、燃烧炉、正压燃油锅炉的强制通风,并可广泛用于物料、粮食输送。输送空气为无腐蚀性、不自燃、不含黏性物质的气体。

2)适用环境。介质温度不超过50,最高不超过80C;所含尘土及硬质颗粒不大于150mg/m'

3)机号。该风机有单吸入和双吸入式两种。每个系列共有17个机号。

4)旋转角度。通风机可制成右旋和左旋两种。从电动机一端正视, 如果叶轮顺时针旋转称右旋风机,
以“右”表示;逆时针旋转称左旋风机,以“左”表示。风机的出口位置以机壳的出口角度表示。“左”和右”均可制成0°、45°、90°、135°、180°、225°共6种角度。风机的传动方式为A式、D式和F式三种。

5)整体结构。No.4~ No.6.3 (9-16No.4.6 ~ No.7.2) 主要由叶轮、机壳、进风口、支架等组成;
No.7.1 ~No.25 (9-16No.8.1 -No.28.4)主要由叶轮、机壳、进风口、传动部分组成。
①叶轮。10-18 风机叶片为6片长叶片、6片短叶片; 9-18 风机叶片为8片短叶片、4片长叶片: 9-16风机叶片为12片。
②机壳。用普通钢板焊接成蜗壳形整体,三个系列通常采用9-16机壳。
③进风口。做成收敛式流线形的整体结构,用螺栓固定在前盖板组上。三个系列通常采用9- 19进风口。
④传动部分。由主轴、轴承箱、联轴器等组成。主轴由优质钢制造。轴承箱整体结构,F式为双支撑箱,圆柱轴承用润滑脂润滑。

6)外形及安装尺寸图,与前面10-18、9-18、9-16型风机通用。
