蜗壳是离心通风机机壳的主要组成部件。它的作用是将离开叶轮的气体集中、导流，把气体输送到管道中或排到大气中去。有的离心通风机将气体的一部分动能通过蜗壳扩压转变为静压。

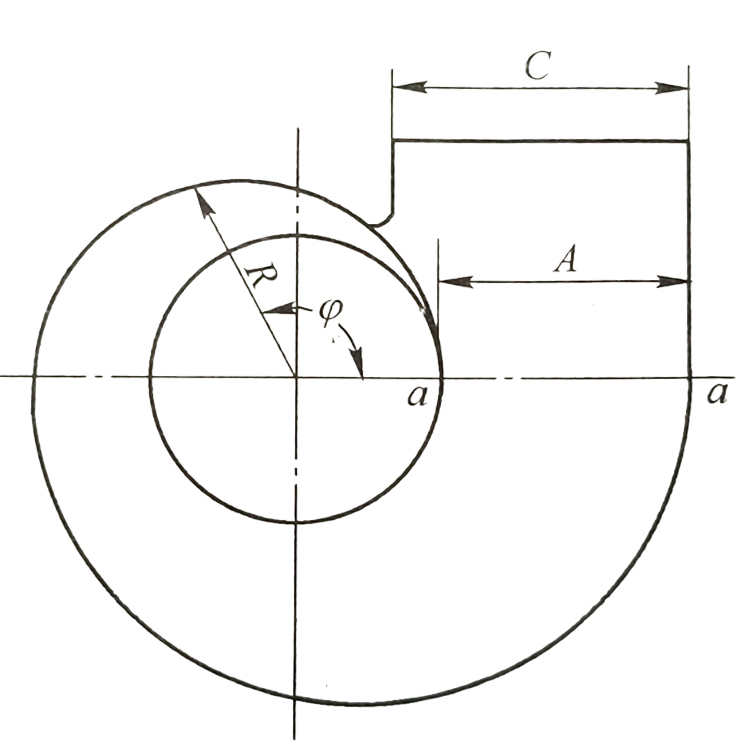

蜗壳的蜗板是一条对数螺旋线(如下图所示)。为了制造方便，一般将蜗壳设计制成等宽的矩形断面。
蜗壳的主要参数是蜗壳的宽度B及其内壁形线。蜗壳的宽度B (见图2-8中截面a-a称为螺旋终了截面，A称为螺旋终了截面的张开度)的选取十分重要，宽度B与张开度(扩张度) A有着直接关系，如果改变B，需相应改变A，使扩张当量面积(Fk) 不变，即:Fk=A*B=A1*B1=A2*B2.
在Fk不变的情况下，从磨损和损失方面考虑，B小、A大要比B大、A小好些。这是因为B小，气体离开叶轮后通道面积突然扩大程度(B/b2) 小些，相应损失要小些;而A大时，蜗壳螺旋半径Rφ大，螺旋平面通道大，叶轮抛出的颗粒质点对内壁的撞击减少，故蜗壳内壁的磨损要小些。
